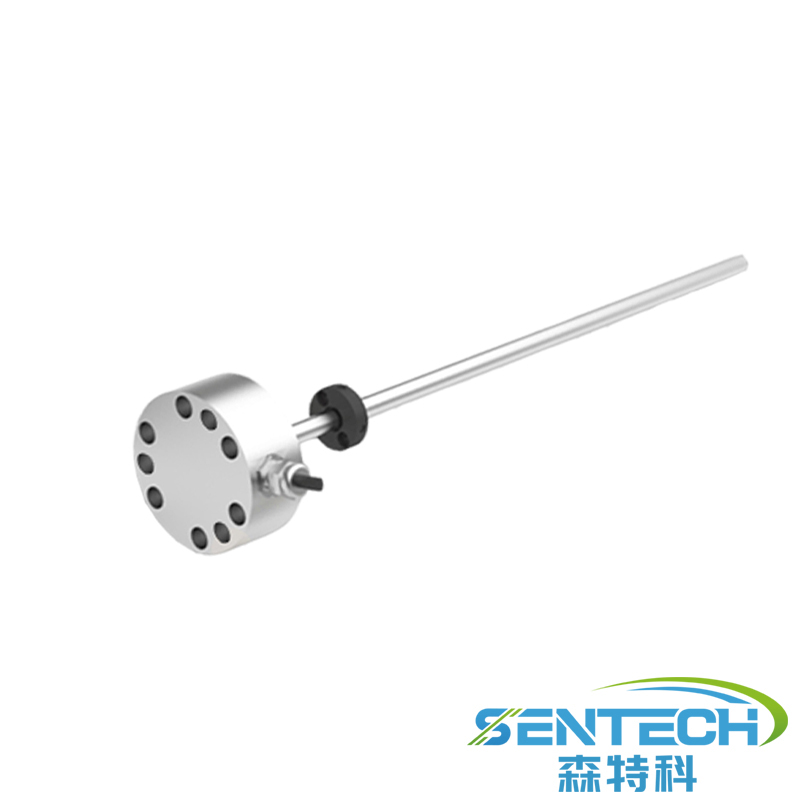

森特科STB

STB系列

性能特点：

STB系列适用于对电子头安装空间有严格要求的场合，结构紧凑。全封闭设计，最高IP68防护等级。绝对位置输出，无须归零。永不磨损，非接触式测量方式。

技术参数：

测量范围    50mm-3000mm

输出信号

  模拟量    电流： 4～20mA  电压： 0～10Vdc       分辨率： 16位D/A

SSI数字量  24,25位二进制或格雷码          分辨率 5 / 10 / 20 / 40 / 50 / 100 μm

非线性度 <满量程的0.02%（最小±50μm）

重复精度 <满量程的0.001%或与分辨率一样

电气连接：

出线方式    直出电缆或者航空插头

输入电压    24Vdc(-15～+20%)

极性保护    最大-30Vdc

超压保护    最大36Vdc

工作电流    <70mA（随量程大小而变）

结构与材料：

电子仓     不锈钢304

测杆      不锈钢304

磁环      标准磁环

工作条件：

磁环速度   任意

工作温度   -40～85℃

湿度∕露点 湿度90%，不能结露

温度系数   <30ppm/℃

防护等级   IP67

外管压力   35MPa（连续）/70MPa（峰值）

安装：

安装方向 任意方向

安装方式   6个M6X16螺钉端面法兰压紧密封
